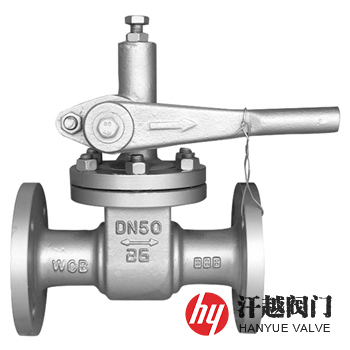

P48H快速排污閥是一種由閥體、閥蓋、閥桿、閥瓣、閥座、齒輪軸及扳手等部件構成，適合安裝于鍋爐、壓力容器等液底位置，用于間斷排除沉積在液底的雜質的浮動閘板型直通式排污閥，其利用齒輪旋轉90度帶動閥桿提升實現開啟和關閉的目的。該閥直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械載荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械載荷，雖然對于壓縮彈簧加載的閥門可以通過調整彈簧力來達到良好密封效果，但密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封，密封壓差還應小于啟閉壓差，以確保開啟靈活。本產品不僅結構簡單、密封性能好，而且體積小、重量輕、材料耗用少、安裝尺寸小，特別是驅動力矩小，操作簡便，易實現快速啟閉。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 閥 瓣 | 304 | 304 | 304L | 316 | 316L |
5 | 閥 座 | 304 | 304 | 304L | 316 | 316L |
6 | 齒 輪 軸 | 2Cr13 | 304 | 304L | 316 | 316L |
7 | 扳 手 | WCB | WCB | WCB | WCB | WCB |
8 | 螺 柱 | 35CrMoA | 304 | 304 | 316 | 316 |
9 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.45 |
液體高壓密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 6.93 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 26145-2010 排污閥 | ||||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017 | ||||
檢驗試驗 | GB/T 26145-2010 排污閥 | ||||
適用介質 | 液體或物理化學性質類似于液體的介質 | ||||
公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | |||||||

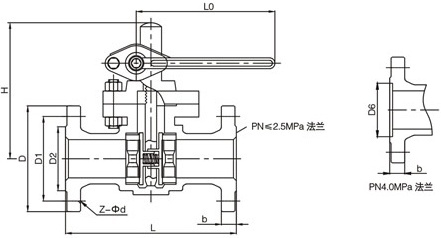

L | H | L0 | D | D1 | D2/D6 | b-f | Z-?d | ||
16 | 25 | 160 | 160 | 180 | 115 | 85 | 65 | 14-2 | 4-14 |
32 | 180 | 180 | 200 | 135 | 100 | 78 | 16-2 | 4-18 | |
40 | 230 | 220 | 220 | 145 | 110 | 85 | 16-3 | 4-18 | |
50 | 250 | 230 | 240 | 160 | 125 | 100 | 16-3 | 4-18 | |
65 | 265 | 250 | 280 | 180 | 145 | 120 | 18-3 | 4-18 | |
80 | 280 | 280 | 350 | 195 | 160 | 135 | 20-3 | 8-18 | |
100 | 350 | 400 | 500 | 215 | 180 | 155 | 20-3 | 8-18 | |
25 | 25 | 160 | 160 | 180 | 115 | 85 | 65 | 16-2 | 4-14 |
32 | 180 | 180 | 200 | 135 | 100 | 78 | 18-2 | 4-18 | |
40 | 230 | 220 | 220 | 145 | 110 | 85 | 18-3 | 4-18 | |
50 | 250 | 230 | 240 | 160 | 125 | 100 | 20-3 | 4-18 | |
65 | 265 | 250 | 280 | 180 | 145 | 120 | 22-3 | 8-18 | |
80 | 280 | 280 | 350 | 195 | 160 | 135 | 22-3 | 8-18 | |
100 | 350 | 400 | 500 | 230 | 190 | 160 | 24-3 | 8-23 | |
40 | 25 | 160 | 160 | 180 | 115 | 85 | 65/58 | 16-4 | 4-14 |
32 | 180 | 180 | 200 | 135 | 100 | 78/66 | 18-4 | 4-18 | |
40 | 230 | 220 | 220 | 145 | 110 | 85/76 | 18-4 | 4-18 | |
50 | 250 | 230 | 240 | 160 | 125 | 100/88 | 20-4 | 4-18 | |
65 | 265 | 250 | 280 | 180 | 145 | 120/110 | 22-4 | 8-18 | |
80 | 280 | 280 | 350 | 195 | 160 | 135/121 | 22-4 | 8-18 | |
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||||
如果你需訂購我廠排污閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質，介質溫度及法蘭執行標準等，本產品型號有Z44H、P44H、Z48H、P48H等，具體詳情請聯系我司銷售技術人員。
