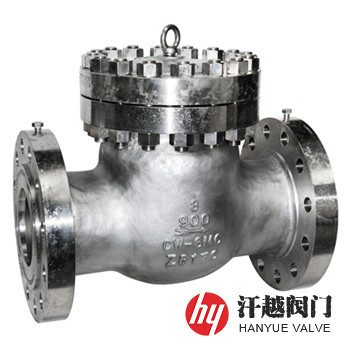

Inconel625止回閥是一種閥體、閥蓋、閥瓣和搖桿由ASTM A494 CW6MC鑄制成型，閥座和銷軸采用ASTM B564 N06625或Inconel 625、Alloy 625等鍛制或軋制而成，具有耐氧化性和高溫腐蝕性優，對侵蝕環境具備良好的耐蝕性的因科鎳止回閥。該閥主體部件所使用的材料為以鉬和鈮為主要強化元素的固溶強化型工業閥門用鎳-鉻-鉬合金鑄造的鑄件牌號，它從冷凍溫度到950℃都具有良好強度和韌性，并在650℃以下均有優異的持久性和疲勞性能，在堿水、鹽水、淡水、中性鹽和空氣中，幾乎不會發生腐蝕，而在海水中免局部點蝕和縫隙腐蝕、高腐蝕疲勞強度、高拉伸強度和抗氯離子應力腐蝕開裂。本產品按結構形式有升降式、立式和旋啟式三種，是為適應高溫環境的強度而設計的，具有對一般腐蝕的高度耐受能力以及優異的氧化抗力。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A494 CW6MC | B564 N06625 | Inconel 625 | Alloy 625 |
2 | 閥 蓋 | A494 CW6MC | B564 N06625 | Inconel 625 | Alloy 625 |
3 | 閥 瓣 | A494 CW6MC | B564 N06625 | Inconel 625 | Alloy 625 |
4 | 搖 桿 | A494 CW6MC | B564 N06625 | Inconel 625 | Alloy 625 |
5 | 閥 座 | Inconel 625 | Inconel 625 | Inconel 625 | Inconel 625 |
6 | 銷 軸 | Inconel 625 | Inconel 625 | Inconel 625 | Inconel 625 |
7 | 螺 柱 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12236-2008、ASME B16.34-2013、API 6D-2014 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、API 6D-2014 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ASME B16.47-2017 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、API 6D-2014 | |||

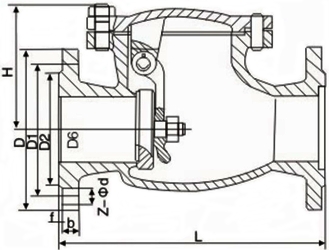

公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | 2 | 203 | 155 | 600 | 2 | 292 | 190 |
2 ? | 216 | 190 | 2 ? | 330 | 215 | ||
3 | 241 | 200 | 3 | 356 | 250 | ||
4 | 292 | 225 | 4 | 432 | 260 | ||
5 | 330 | 245 | 5 | 508 | 310 | ||
6 | 356 | 260 | 6 | 559 | 350 | ||
8 | 495 | 305 | 8 | 660 | 420 | ||
10 | 622 | 390 | 10 | 787 | 490 | ||
12 | 698 | 410 | 12 | 838 | 525 | ||
300 | 2 | 267 | 180 | 900 | 2 | 368 | 195 |
2 ? | 292 | 200 | 2 ? | 419 | 235 | ||
3 | 318 | 225 | 3 | 381 | 260 | ||
4 | 356 | 240 | 4 | 457 | 275 | ||
5 | 400 | 275 | 5 | 559 | 320 | ||
6 | 444 | 310 | 6 | 610 | 370 | ||
8 | 533 | 370 | 8 | 737 | 435 | ||
10 | 622 | 410 | 10 | 838 | 520 | ||
12 | 711 | 440 | 12 | 965 | 530 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品也可采用ASTM B564 N06625或UNS N06625及Inconel 625、Alloy 625等材料整體鍛造成型。如你需訂購我廠不銹鋼止回閥產品，煩請告知公稱壓力、公稱尺寸、閥體和內件材料牌號、使用介質、介質溫度、法蘭執行標準及密封面形式等。
