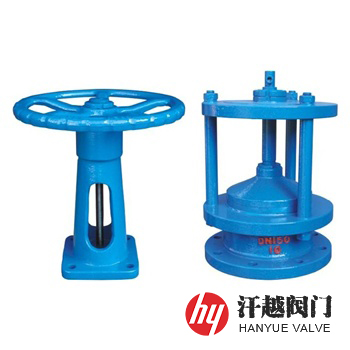

PNF排泥閥是一種由閥體、閥蓋、閥桿、閥板等零部件和驅動裝置組成，閥腔為非密閉型結構的蓋閥，其閥蓋自帶螺桿，水深度淺時可直接手柄操作。該閥閥板成錐形，自帶導向，開啟操作力小，螺桿及密封面采用錫青銅，耐腐、耐磨。本產品廣泛應用于給水、排水、污水處理工程的各類沉淀池，用于排放池底的沉淀物，一般工作水深小于10米，通常與啟閉機配套用，也可與氣動、液動、電動配套使用，以實現自控、遠控或集中控制。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 座 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 蓋 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 板 | HT200 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 閥 桿 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
5 | 絲 桿 | 2Cr13 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 螺 栓 | 35 | 35 | 35 | 304 | 316 | 316L |
7 | 螺 母 | 45 | 45 | 45 | 304 | 316 | 316L |
密封試驗壓力 | 0.3MPa (試驗介質為水) |
設計制造 | T/CCMSA 40523-2021 沉淀池用排泥閥 |
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 |
檢驗試驗 | T/CCMSA 40523-2021 沉淀池用排泥閥 |
工作介質 | 清水、原水、污水、泥水等 |
適用溫度 | 0℃ ～ 80℃ |
公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | |||||||

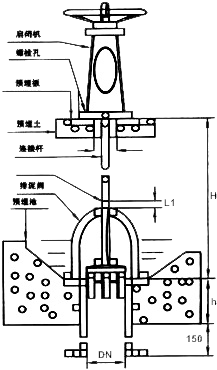

H | h | L1 | D | D1 | D2 | b-f | Z-?d | ||
10 | 150 | 2000 | 200 | 45 | 285 | 240 | 212 | 22-3 | 8-22 |
200 | 2000 | 300 | 45 | 340 | 295 | 268 | 24-3 | 8-22 | |
300 | 2000 | 300 | 45 | 445 | 400 | 370 | 26-4 | 12-22 | |
400 | 2000 | 450 | 60 | 565 | 515 | 482 | 26-4 | 16-26 | |
500 | 2000 | 450 | 60 | 670 | 620 | 585 | 28-4 | 20-26 | |
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||||
如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材料、法蘭執行標準、法蘭密封面形式等，本產品的H尺寸由用戶自定，訂貨時應注明，如不注明按2000mm供貨，具體詳情請聯系我司銷售技術人員。
