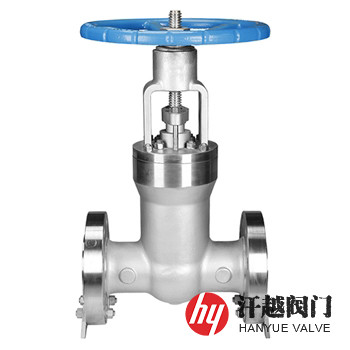

Incoloy825閘閥是一種閥體和內件由ASTM A494 CU5MCuC或ASTM B564 N08825以及Incoloy 825、Alloy 825等材質鑄制或鍛制而成，為在還原性和氧化性兩種介質中使用而開發的英康洛依合金閘閥，該閥所使用的材料為添加了少量鉬、銅和鈦的鎳-鐵-鉻固溶強化合金，化學成分為Ni:38.0%~46.0%、Cr:19.5%~23.5%、Fe:余量、C:≤0.05、Mn:≤1.0、Si:≤0.5、Mo:2.5%~3.5%、Cu:1.5%~3.0%、S:≤0.03、Al:≤0.2、Ti:0.6%~1.2%，其特點為鎳、鉻和鐵的質量分?jǐn)?shù)均較高，不僅有很強的抗氯離子應力腐蝕開裂和抗點蝕以及縫隙腐蝕的能力，而且強度高、韌性好，尤其是有較好的抗氧化性和非氧化性熱酸性能，在溫度高達550℃的高溫時都具有很好的力學性能。本產品在各種介質中的耐蝕性都很好，包括如硫酸、磷酸、硝酸和有機酸，堿金屬如氫氧化鈉、氫氧化鉀和鹽酸溶液等，適合安裝在許多還原性和各種氧化性介質管路系統中用于截?cái)嗷蚪油ń橘|(zhì)流。
部件名稱 | 材料名稱 | |||
閥 體 | Incoloy 825 | Alloy 825 | A494 CU5MCuC | B564 N08825 |
閥 蓋 | Incoloy 825 | Alloy 825 | A494 CU5MCuC | B564 N08825 |
閘 板 | Incoloy 825 | Alloy 825 | A494 CU5MCuC | B564 N08825 |
閥 座 | Incoloy 825 | Alloy 825 | B564 N08825 | B564 N08825 |
閥 桿 | Incoloy 825 | Alloy 825 | B564 N08825 | B564 N08825 |
填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12234-2019、API 600-2015、ASME B16.34-2013 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017 | |||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | |||
檢驗試驗 | GB/T 26480-2011、API 598-2016 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
900 | 2 | 368 | 520 | 1500 | 2 | 368 | 615 |
3 | 381 | 650 | 3 | 473 | 705 | ||
4 | 457 | 750 | 4 | 546 | 925 | ||
6 | 610 | 800 | 6 | 705 | 1190 | ||
8 | 737 | 940 | 8 | 832 | 1525 | ||
10 | 838 | 918 | 10 | 991 | 998 | ||
12 | 965 | 1041 | 12 | 1130 | 1141 | ||
14 | 1029 | 1141 | 14 | 1257 | 1249 | ||
16 | 1130 | 1285 | 16 | 1384 | 1351 | ||
18 | 1219 | 1445 | 18 | 1537 | 1535 | ||
20 | 1321 | 1670 | 20 | 1664 | 1726 | ||
24 | 1549 | 2083 | 24 | 1943 | 2150 | ||
表中H公稱尺寸≤NPS8為手動高度，公稱尺寸＞NPS8為傘齒輪或電動高度。如需其他規格尺寸，請咨詢汗越閥門！ | |||||||
本產品主體可選用ASTM A494 CU5MCuC、B564 N08825或Incoloy 825、Alloy 825及UNS N08825等鑄件或鍛件牌號。如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明規格型號，壓力等級、公稱尺寸、閥體和內件材料、使用介質、工作溫度、閘板類型、端部連接形式及操作機構(電動、液動、氣動、齒輪傳動)等。
