閘閥

: 更新時間2023-07-03 10:52:49; 產品名稱雙相不銹鋼閘閥; 閥門型號Z41W、Z41Y; 公稱尺寸DN10~DN50、NPS?~NPS2; 公稱壓力; 殼體材料; 密封形式; 驅動方式

產品詳情

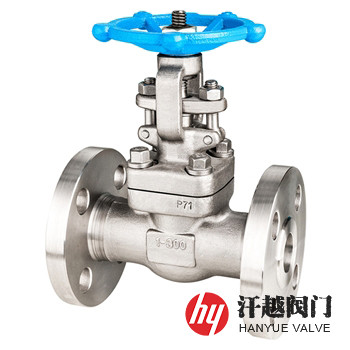

雙相不銹鋼F51閘閥產品概述

雙相不銹鋼F51閘閥是一種閥體、閥蓋、閘板、閥桿和閥座等承壓部件由ASTM A182 F51或S31803以及S22253等鍛造而成，適用于在中等濃度氯化物環境中使用的高壓管線輸送系統用鍛鋼閘閥，該閥所使用的材質屬中合金雙相不銹鋼鍛件，主要化學成分為C≤0.030%、Mn≤2.00%、P≤0.030%、S≤0.020%、Si≤1.00%、Ni為4.5%~6.5%、Cr為21.0%~23.0%、Mo為2.5%~3.5%、N為0.08%~0.20%，力學性能為抗拉強度≥620MPa、屈服強度≥450MPa、斷面收縮率≥45%，其特點為氮元素被加入鋼種，提高了奧氏體的穩定性，鉬的含量有效改善了它在富氯離子酸性介質中的耐腐蝕性能，其抗點蝕當量PREN值為32~33，在使用過程中可作為AISI316L的替代材料。本產品由于具有高的強度、良好的沖擊韌性以及優異的耐應力腐蝕性能，在環境較惡劣(如海水及氯離子含量較高)條件下，其耐點蝕、耐縫隙腐蝕和耐應力腐蝕性能以及抗腐蝕疲勞性能明顯優于普通奧氏體不銹鋼，且熱膨脹系數更低、熱導率更高，因此被廣泛應用于石油、石化、化工、天然氣和海水等工業及其相關領域。

雙相不銹鋼F51閘閥部件材料

序號	部件名稱	材料名稱
1	閥體	A182 F51	S31803	S22253	022Cr22Ni5Mo3N
2	閥蓋	A182 F51	S31803	S22253	022Cr22Ni5Mo3N
3	閘板	A182 F51	S31803	S22253	022Cr22Ni5Mo3N
4	閥座	A182 F51	S31803	S22253	022Cr22Ni5Mo3N
5	閥桿	A182 F51	S31803	S22253	022Cr22Ni5Mo3N
6	填料壓板	A182 F51	S31803	S22253	022Cr22Ni5Mo3N
7	填料	PTFE	PTFE	PTFE	PTFE
8	活節螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 8M	A194 8M	A194 8M	A194 8M

雙相不銹鋼F51閘閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
上密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
連接端部	GB/T 9113、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

雙相不銹鋼F51閘閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	d	L	L1	H	W
150	?	10	108	108	158	100
	?	13.5	117	117	169	100
	1	18	127	127	197	100
	1 ?	24	140	140	236	160
	1 ?	29	165	165	246	160
	2	36.5	203	203	283	180
300	?	10	140	140	158	100
	?	13.5	152	152	169	100
	1	18	165	165	197	100
	1 ?	24	178	178	236	160
	1 ?	29	190	190	246	160
	2	36.5	216	216	283	180
600	?	10	165	165	169	100
	?	13.5	190	190	197	100
	1	18	216	216	236	100
	1 ?	24	229	229	246	160
	1 ?	29	241	241	283	160
	2	36.5	292	292	320	180
900 ~ 1500	?	13.5	216	216	197	125
	?	18	229	229	197	125
	1	24	254	254	236	160
	1 ?	29	279	279	246	160
	1 ?	36.5	305	305	283	180
	2	45	371	368	330	200
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！

雙相不銹鋼F51閘閥結構圖

F51閘閥

本產品材質還可選用ASTM A182 GR. F53、F55、F60、F61及其他等鍛鋼牌號。尊敬的用戶！如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知壓力級、規格、閥體及內件材料、端部連接形式(法蘭連接應指明密封形式，對接焊端應說明對焊的管號)、閥體類型及閥體閥蓋連接方式等。
